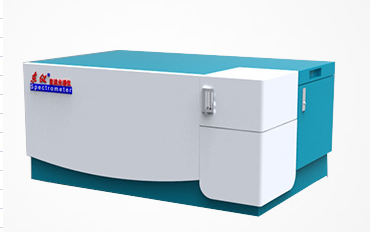

DF-400型火花直讀光譜儀是***光譜儀，基于平場光柵和CCD實現光譜分析，真正做到了***測量，一鍵描跡，深入研究了CCD對光學譜線積分算法和積分方式；采用了國內外***的制造技術和優質部件，突出體現了儀器使用的穩定、方便、快捷的特點，主要性能指標達到國內外同類產品的先進水平，為冶金、鑄造、機械加工制造行業的產品質量控制提供了可靠保證。
DF-400型火花直讀光譜儀光學系統采用平場光柵，分析譜線衍射到一個焦平面上，這樣就避免的直線與圓弧的近似問題提高了分析精度，且平場光柵的紫外波長效率高，有效提高了儀器的紫外波長分析能力；采用國外知名廠家的平場光柵和CCD，質量保證，穩定度高，無衰減。

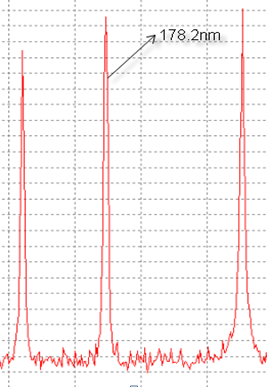

CCD可采集到波長在200nm以下的元素譜線，使儀器可以測量短波元素。
DF-400直讀光譜儀技術優勢及特點
1、創(chuàng )新的***接收裝置，實現170nm-500nm真正的全波段譜線分析；
2、獨立的光譜采集、處理模塊，高性能的ARM處理器，實時操作系統，優化的數據處理算法，極大地縮短了分析時間、提高了儀器的分析精度；
3、獨特的溫度控制系統，大大降低了能耗，溫度控制范圍在+/-0.1度，提高了儀器的穩定性；
4、數字化光源的采用，擴大了元素的分析范圍，滿足超高含量和痕量元素分析；
5、使用平場光柵，減少CCD使用數量，提高了分析數據精度及穩定性，儀器體積大大縮小，便于移動及安裝；
6、革新的氣路設計，增加了火花臺積灰沖洗功能，主從氣路可調，氣路板密封功能。減少氬氣流量，減少火花臺積灰，大大縮短開機氬氣氛圍的建立時間。
7、外觀設計突破傳統，簡潔大方、輕巧明快，給人以耳目一新的感覺；
DF-400直讀光譜儀技術規格
光學系統
—Czerny-Turner結構
—焦距270.2mm
—光柵（全息或刻劃），刻劃密度為1200條/mm
—多塊高分辨率CCD檢測器
—譜線范圍170nm—500nm
—可無限制設置分析通道
—色散率
一級光譜：2.0nm/mm;1.3nm/mm
數字光源
—***數字化，高性能火花光源
—計算機控制可調放電參數
—放電頻率0-1000Hz
—點火脈沖可達到200ns
—四路IGBT放電，可調任意放電波形，可以自動校準匹配波形
紫外系統
—可在真空狀態下運行
—防反油真空控制系統
—低成本維護
—低噪音運行
工作環境
—溫度范圍：10~30℃
—濕度：≤80%
火花臺
—火花臺尺寸：120mm×160mm
—易于拆卸、便于清潔
—可調整進光量
—易于維護
分析軟件及描跡軟件
—支持功能鍵常規操作
—可選輸出方式（強度、強度比、校準后強度比、通道濃度、濃度、類型濃度）
—通用標準比
—類型標準化
—分析樣品庫
—遠端傳送功能
—基本修正
—干擾修正
—統計計算
—硬件自診
—牌號鑒別
—質量管理
—網絡(luò )遙診
電源要求
—220V 10% 單相10A
外形尺寸
—長1017mm 寬668mm 高446mm
重量約130kg
標準配置清單
序號 | 供貨范圍 | 規格型號 | 數量 | 生產廠家及配套單位 | |
1 | 光電直讀光譜儀 | DF-400 | 1臺 | 山東東儀光電儀器有限公司 | |
2 | 再校準樣品 | 塊 | 1套 | ||
3 | 針式打印機 | 映美 | 1臺 | 映美科技有限公司 | |
4 | 品牌計算機 | 聯想 | 1臺 | 聯想 | |
5 | 計算機桌 | TS-710 | 1個 | 煙臺九龍辦公設計有限公司 | |
6 | 計算機顯示器 | 19吋 | 1個 | 聯想 | |
7 | 供氬氣銅管 | Φ6*3m | 1只 | ||
8 | 分析軟件、校正軟件、數據管理軟件 | 光盤 | 1張 | 山東東儀光電儀器有限公司 | |
9 | 常用工具 | 極距規一個；螺絲刀一把；內六角扳手一套 | 1套 | 煙臺綠林工具有限公司 | |
10 | 使用維護說明書 | 1套 | 山東東儀光電儀器有限公司 | ||
11 | 真空設備 | TRP-12； | 1套 | 北京優儀優成真空有限公司 | |
標準配置包括的配件及易耗件清單
編號 | 名稱 | 規格型號 | 數量 | 備注 |
1 | 電極 | Φ5*50 | 2支 | 山東東儀光電儀器有限公司 |
2 | 電極刷 | Φ6*110 | 5支 | 山東東儀光電儀器有限公司 |
3 | 極距規 | 3.4mm 表處5B | 1把 | 山東東儀光電儀器有限公司 |
4 | 螺絲刀 | 一字6*100 | 1把 | 煙臺綠林工具有限公司 |
5 | 內六角扳手 | 3-6 | 1套 | 煙臺綠林工具有限公司 |
6 | T型扳手 | TPS-2C | 1把 | 煙臺綠林工具有限公司 |
7 | 頂絲 | M4 | 5個 | 山東東儀光電儀器有限公司 |
8 | 臺板螺絲 | M4*10 | 4個 | 山東東儀光電儀器有限公司 |
9 | 保險 | 4 A、10A | 各4個 | 山東東儀光電儀器有限公司 |
10 | 電極柱密封圈 | Φ14*1.8 | 4個 | 山東東儀光電儀器有限公司 |
11 | 氬氣連接件 | ———— | 2套 | 山東東儀光電儀器有限公司 |
12 | 石英玻璃片 | ———— | 1片 | 山東東儀光電儀器有限公司 |
鐵基體標準通道及用戶要求材料范圍
序號 | 通道名 | 通道分析范圍 | 所選通道 | 要求分析材料及其分析范圍（參考程序） | ||||
不銹鋼 | 低中合金鋼（碳鋼） | 高鉻鑄鐵 | 球墨鑄鐵 | |||||
1 | C | 0.002-4.5 | √ | 0.01-0.2 | 0.004-1.3 | 0.9-3.6 | 2.0-4.5 | |
2 | Si1 | 0.001-7.5 | √ | 0.06-2.3 | 0.001-1.8 | 0.1-4 | 0.3-4.0 | |
3 | Mn1 | 0.0005-3 | √ | 0.06-3 | 0.002-2.0 | 0.1-1.8 | 0.02-2.2 | |
4 | P | 0.0003-2.3 | √ | 0.004-0.06 | 0.001-0.08 | 0.01-0.3 | 0.001-0.1 | |
5 | S | 0.0002-0.5 | √ | 0.001-0.08 | 0.001-0.06 | 0.01-0.1 | 0.001-0.3 | |
6 | Cr1 | 0.001-4 | √ | 0.002-4 | 0.4-4 | 0.002-3.0 | ||
7 | Cr2 | 4-35 | √ | 11-30 | 4-30 | |||
8 | Ni1 | 0.001-4.5 | √ | 0.002-4 | 0.05-2 | 0.002-2.6 | ||
9 | Ni2 | 4.5-25 | √ | 4.5-25 | ||||
10 | Mo | 0.001-10 | √ | 0.06-4 | 0.002-2.0 | 0.5-4 | 0.002-1.2 | |
11 | V | 0.0003-4.5 | √ | 0.02-0.8 | 0.001-1.0 | 0.02-2 | 0.001-0.4 | |
12 | Ti | 0.0001-3.0 | √ | 0.04-1 | 0.001-1.0 | 0.001-1 | 0.001-0.2 | |
13 | Cu | 0.0001-5 | √ | 0.06-6 | 0.01-1.2 | 0.06-1.6 | 0.01-1.0 | |
14 | Al | 0.0003-2.5 | √ | 0.003-2 | 0.01-1.5 | 0.001-0.5 | 0.01-1.5 | |
15 | Mg | 0.0002-1 | √ | 0.001-0.5 | ||||
16 | Ce | 0.002-0.3 | √ | 0.002-0.1 | ||||
17 | B | 0.0001-0.5 | √ | 0.001-0.1 | 0.0002-0.5 | 0.001-0.5 | 0.0005-0.1 | |
18 | Nb | 0.002-5 | √ | 0.01-4 | 0.01-0.4 | 0.002-3 | ||
19 | W | 0.003-20 | √ | 0.001-1 | 0.001-0.5 | 0.01-0.1 | ||
20 | Fe | STD | √ | |||||
用戶可根據實際需求選擇通道和程序，若有特殊材質或個別元素的含量有特殊要求，可提供標樣由廠家免費制作工作曲線。
售后服務
（一）、維修及保修
公司設有專門的進行維修及保修的售后服務部；維修專線電話24開機，維修工程師為訓練有素的專業人員；接到用戶故障通知后1小時內做出響應，全國范圍內48小時到達。
（二）、培訓
1、本公司設有專門為用戶培訓的實驗室，設備齊全，功能完善，；并編有專門的內部培訓教材。
2、儀器安裝前公司免費提供2-3名操作人員到公司或客戶現場進行培訓，為期一周。到公司進行培訓交通、食宿自理.
3、公司在安裝調試時負責對用戶人員進行操作、校準、維護、常見故障處理等常識性培訓，包教包會(huì )，達到用戶人員能獨立使用儀器，時間為一周.
驗收
1．采用隨機附帶的工作曲線標準化樣品或國家級（或以上）的有證標準物質/樣品,依據鋼鐵、銅、鋁的光譜分析國際標準,以分析精度或分析數據極差進行設備技術指標驗收，國際標準未涵蓋的部分參照上述標準制定驗收指標（詳見附表）并以此做為驗收依據進行設備的技術驗收。
2．按合同規定的供貨范圍進行供貨數量驗收。
3．具體說明及驗收指標：每塊試樣連續激發8-11次計算標準偏差作為短期精密度驗收標準，不允許刪除任何一點。設備性能驗收標準遠高于其他國產設備及現行國家標準。
