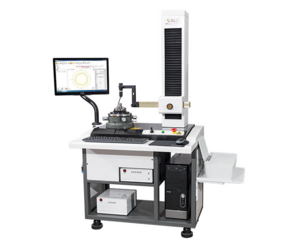

RA160 圓度儀(實用型)

時間: 2016-08-12 來源: 作者:

產品特點

★ 高精度圓度測量?jì)x，一體式設計，節省空間，更美觀。

★ 氣浮運動軸系。

★ 關鍵件采用特殊去應力合金材料及特殊的去應力處理工藝，精度保持長久。

★ 對使用環境無特殊要求，可在車間環境下使用。

★ 強大的消偏心功能，方便用戶快速測量、同類工件的測量做到即放即測無需調整。

★ 業內領先的高精度采集控制系統，控制系統所有電路按軍品標準設計、生產及驗收。

★ 軟件自主研發，模塊化設計使用戶維護成本降至最低。

★ 針對電機行業，開發了電機轉子測量模塊。

★ PC配置靈活，可據根用戶要求配置。

RA系列圓度儀采用極坐標測量法，工件旋轉式，以精密軸系為圓回轉測量基準，圓周方向采用精密開式圓光珊計數，半徑方向采用電感傳感器計量徑向變化量。經采集、控制系統轉化由PC機進行運動控制、數據采集、數據分析，以圖形、表格方式顯示測量結果。

圓度、同軸度、同心度、平面度、徑向單跳動、軸向單跳動、平行度、垂直度、壁厚差

機械行業、汽配行業、軸承行業、電機行業、大專院校及計量等

圓度儀系列		型號：RA160
旋轉工作臺	旋轉精度	(0.05+6H/10000)μm
	旋轉速度	6rpm
	工作臺有效直徑	180mm
	***工件直徑（回轉直徑）	460mm
	***測量直徑	280mm
	臺面***承重	15Kg
垂直軸(Z軸)	垂直移動	320mm
	***檢測高度（離旋轉工作臺）	320mm
	***檢測深度	100mm
	立柱標尺	無
水平臂(X軸)	水平移動	165mm
	突出量	25mm
	水平移動方式	手動
	接觸方式	手動
測針測頭	測量范圍	±300μm
	測力	70-100mN
	標準測針	紅寶石，Φ2mm
	測量方向	雙方向
	測針角度調整	±45°
圓周采樣	采集器件	圓光柵
圓周采樣	圓周采樣點數	8192點
數據分析項	分析功能	圓度、同軸度、同心度、平面度、徑向單跳動、軸向單跳動、平行度、垂直度、壁厚差
	圓度評估的參考圓	LSC，MZC，MIC，MCC
	測量波段	15upr,50upr,150upr,500upr,15-150upr, 15-500upr,50-500upr
	缺口測量	有
選配件	計算機系統	標配PC機系統
	輸出	標配A4幅打印機
	三維調整臺	標配
	精密卡盤	標配
	校正標準件	標配
	標準玻璃半球	標配無，可選配
