產品特點
HB12數字測量投影儀是光、機、電一體化的精密高效測量?jì)x器。它廣泛用于機械、儀表、電子等行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等。
本產品光學系統質量?jì)?yōu)良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達（3+L/200）μm；配有專用微型打印機和腳踏開關，數據輸出和采樣十分方便。工件影像可以是全正像也可以為倒像。此投影儀Z軸升降采用導軌的傳送方法，提高了機身的穩定性及耐久性，投影儀成像清晰、放大倍率準確。
技術原理
投影儀是將被測工件置于工作臺上，在透射或反射照明下，在透射光照明下，輪廓測量誤差小于0.08%；坐標測量示值誤差可達（3+L/200）μm, L為被測長度(單位:mm);它由物鏡成放大實像 (反像),并經光鏡反射于投影屏的磨沙面上，成像出一個與工件完全一樣的影像。
產品優點

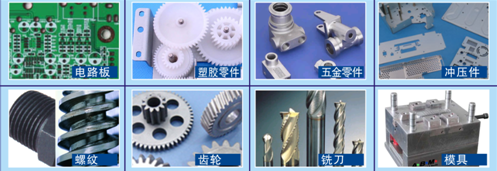

1、 本儀器能高效地檢測各種復雜工件的輪廓和表面形狀如：樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等各種工具、刀具和零件、以及端子、鐘表、金鋼石等。
2、 使用范圍更為廣泛，它廣泛應用于機械、模具、儀表、電子等行業，是計量室和生產車間不可缺少的一種計量檢定設備。
3、 儀器測量精度：（3+L/200）μm
4、 X，Y坐標數顯分辨率：0.0005mm
5、 數據處理系統：DP300B 多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度檢測，RS-232數據輸出，可顯示出測量圖形。
產品參數
名 稱 | 數據 | 備 注 |
金屬臺面尺寸 | 408×126 | |
X坐標行程 | 200 | |
Y坐標行程 | 125（調焦） | |
Z坐標行程 | 100 | |
儀器測量精密度（μm） | 3+L/200 | |
X、Y坐標數顯分辨率 | 0.0005 mm |
產品組成
A、投影屏
1、投影屏尺寸(MM)Φ330，使用范圍大于Φ300，采用日本光刻技術，刻有米字線。
2、投影屏旋轉范圍：0-360o
3、旋轉角度數顯分辨率：1′或0.01o，采用日本旋轉編碼器。
B、物鏡
放大倍數 | 10X（必備） | 20X(選) | 50X（選） | 100X（選） |
物方線視場（MM） | Φ30 | Φ15 | Φ6 | Φ3 |
物方工作距（MM） | 77.7 | 44.3 | 38.4 | 25.3 |
測量最大高度 | 90 | 90 | 90 | 90 |
C、數距處理系統
DP300B多功能數顯表，采用日本材料，全中文顯示，可做多點采樣、坐標旋轉、點、線、圓、距離、角度測量。
D、儀器照明:
透射與反射照明采用德國歐司朗進口光源24V，150W鹵素燈。
E、冷卻方式:
強制風冷（3軸流風扇）
F、儀器電源：
110V/220V（AC）50/60HZ，總功率400W
G、儀器尺寸：
長*寬*高（MM）：1147*556*964
H、X,Y工作臺：
采用球墨鑄鐵鑄造、精密加工而成，采用特殊定型穩定化處理，大大提高測量精度與穩定性。
I、傳動方式：
采用日本無牙光桿傳動。
產品運行環境
一、溫度與濕度：
溫度：20－25℃，最佳：22℃
相對濕度：50％－60％，最佳：55％
機房最大溫度變化率：10℃小時
二、電源：
AC220V/AC110V
