滲透探傷包括熒光法和著色法。熒光法是將含有熒光物質的滲透液涂敷在被探傷件表面,通過毛細作用滲入表面缺陷中,然后清洗去表面的滲透液,將缺陷中的滲透液保留下來,
進行顯象。典型的顯象方法是將均勻的白色粉末撒在被探傷件表面,將滲透液從缺陷處吸出并擴展到表面。這時,在暗處用紫外線燈照射表面,缺陷處發出明亮的熒光。著色法與熒光法相似,只是滲透液內不含熒光物質,而含著色染料,使滲透液鮮明可見,可在白光或日光下檢查。一般情況下,熒光法的靈敏度高于著色法。這兩種方法都包括滲透、清洗、顯象和檢查四個基本步驟。根據從被探傷件上清洗滲透液的方法,滲透探傷的熒光法和著色法又可分別分為水洗型、后乳化型和溶劑去除型三種。
常用的滲透探傷方法有著色滲透探傷、熒光滲透探傷、水洗型滲透探傷、溶劑去除滲透探傷。干式顯像滲透探傷、濕式顯像滲透探傷,實際探傷時經常是將幾種不同方法的組合應用。例如水洗型、溶劑去除型的滲透劑組合,既可以使用干式顯像也可以用濕式顯像。
滲透探傷操作簡單,不需要復雜設備,費用低廉,缺陷顯示直觀,具有相當高的靈敏度,能發現寬度1微米以下的缺陷。這種方法由于檢驗對象不受材料組織結構和化學成分的限制,
因而廣泛應用于黑色和有色金屬鍛件、鑄件、焊接件、機加工件以及陶瓷、玻璃、塑料等表面缺陷的檢查。它能檢查出裂紋、冷隔、夾雜、疏松、折疊、氣孔等缺陷;但對于結構疏松的粉末冶金零件及其他多孔性材料不適用。圖1為用著色法發現的殼體上的熱應力裂紋;圖2為用熒光法發現的焊縫裂紋。

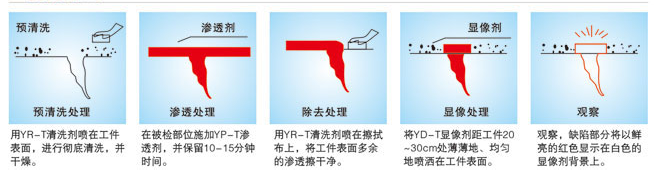

操作規程
1)清洗
清除污物的方法有機械方法、化學方法及溶劑去除法等。
2)滲透
在滲透過程中時間的長短與溫度范圍對探測裂紋的靈敏度有很大影響,滲透溫度為15~50℃范圍內時,滲透時間一般分為5~10分鐘;當滲透溫度降低為3~15℃時應根據溫度適當增加滲透時間。
3)去除
溶劑去除型滲透劑用清洗劑去除,除了特別難于去除的場合外,一般都用蘸有清洗劑的布和紙擦拭;不得往復擦拭,不得將被檢件浸于清洗劑中或過量地使用清洗劑;在用水噴法清洗時,水管壓力以0.21MPa為宜,水壓不得大于0.34MPa,水溫不超過43℃。
4)干燥
干燥的方法有用干凈布擦干、壓縮空氣吹干、熱風吹干、熱空氣循環烘干裝置烘干等方法。被檢物表面的干燥溫度應控制在不大于52℃范圍內。
5)顯像
顯像的過程是用顯像劑將缺陷處的滲透液吸附至零件表面,產生清晰可見的缺陷圖象。顯像時間不能太長,顯像劑不能太厚,否則缺陷顯示會(huì )變模糊。顯像時間為10~30分鐘,顯像劑厚度為0.05~0.07毫米。
6)檢驗
觀察顯示的跡痕應在顯像劑施加后7~30分鐘內進行,如顯示跡痕的大小不發生變化,則可超過上述時間。
為確保檢查細微的缺陷,被檢零件上的照度至少達到350勒克斯。
探傷結束后,為了防止殘留的顯像劑腐蝕被檢物表面或影響其使用,必要時應清除顯像劑。清除方法可用刷洗、噴氣、噴水、用布或紙擦除等方法。
