一、概述

1、方案要求。

   測量總成產品尺寸，測量數據可自動采集并上傳，進行SPC分析。

2、檢測要求。

  氣電量?jì)x可以安裝在加工現場，移動方便。適合柔性生產線的機種切換，測量重復性好，操作方便快捷，數據自動采集。

3、工作方式：人工測量、自動上傳數據、計算機軟件進行SPC分析。

4、測量方式：氣動測量，每套氣電量?jì)x包括氣內測校和氣電電子柱。

5、精度：氣電量?jì)x分辨率0.1μm，重復精度：1μm以?xún)取?/span>

6、使用環境：

交流電源：AC220V±10% 50Hz。功率：10W；

環境溫度 0～40℃，溫度變化小于10℃/h；濕度85%以下；

不得在強磁場、強電場及強震動等場合使用；

遠離腐蝕性液體及物品；

清除工件定位及測量部位表面油污、雜質（切屑）、飛邊、毛刺；

潔凈干燥壓縮空氣，壓力0.4～0.7Mpa。

二、測量方案

1、硬件介紹

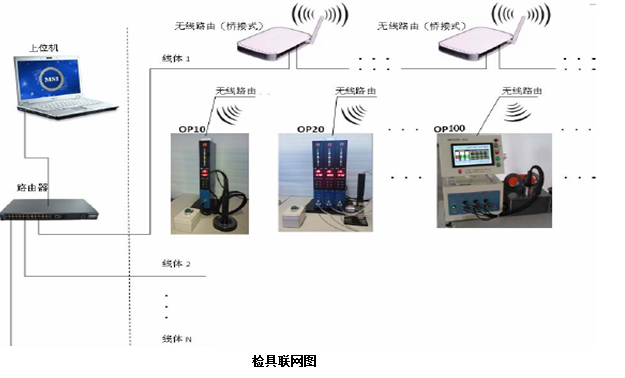

   主要包括氣電量?jì)x、串口服務器、連接接口線、計算機。連接方式如圖所示。

 三、設備配置

1、測量裝置：手持式氣內測校，含校對規。

2、AEC-300氣電電子柱（見右圖）

◇精度高、測量范圍寬。

◇光柱隨測量結果判定紅綠變化。

◇可直接顯示測量絕對值、相對值。

◇可存儲測量數據，便于進行數據分析。

◇可按設定的公差范圍判定工件是否合格。

◇工件判定結論（OK/NG）可直觀地顯示在屏幕上。

◇配置I/O接口，控制氣缸動作。

◇可根據用戶需要配置R232/R485接口，組成數據通訊網絡(luò )，將測量結果及工件判定結論（OK/NG）上傳至上位機。

◇測量數據上傳可以自動感應，無需額外按鈕或腳踏開關操作。

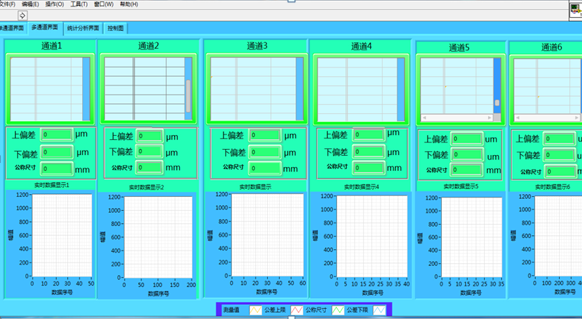

3、SPC統計分析軟件

接收量?jì)x發送的數據，包括測量數據的精確值 與 OK/NG 判斷結果；
◇記錄測量產品的日期、時間、站號、測量值、 判定結果等信息；
◇數據的統計分析：計算最大值、最小值、平均 值、CPK、CP、PPK、直方圖、合格率、合格數 等；
◇可聯接 1 至 32 臺量?jì)x；
◇可傳輸距離 1000m 以上；
◇生成產品情況控制圖；
◇自動保存測量數據；
◇導出測量數據到 excel 表格，打印統計分析報告；

◇支持過程控制統計分析、MSA測量系統分析等功能；

四、設備明細
