汽車操縱穩定性測試分析系統技術方案

1、設備用途

汽車操縱穩定性測試分析系統，能完成國家標準規定的7 項道路試驗：

（1）可完成汽車操縱穩定性試驗(滿足國家最新標準GB/T6323-2014，新增第七項試驗)；

2、設備工作條件

（1）工作環境：溫度范圍不小于-10℃~60℃，相對濕度<95%（不結露）；

（2）工作電源12VDC（7~30V 寬電壓），具有短路和反接保護功能；

（3）該設備為車輛道路試驗設備，在試驗時保持可靠穩定（采用進口鍍金連接件）。

3、系統組成

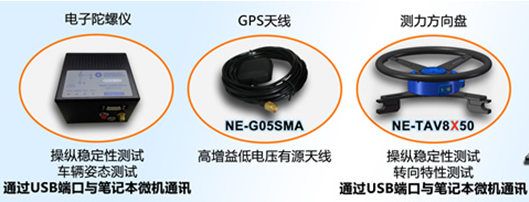

4、主要技術參數

（1）電子陀螺儀（內核原裝進口，澳大利亞）

三軸角速度量程：±500°/s；精度：0.1%

三軸向加速度量程：±4g； 精度：0.1%

橫滾角量程：±90°； 動態精度：±0.2°

俯仰角量程：±90°； 動態精度：±0.2°

航向角量程：0～360°；動態精度：±0.5°

更新率：800 Hz 熱啟動時間：500ms

GPS 衛星更新頻率：10Hz 測速范圍：0.5-720km/h，精度：0.05m/s模擬量輸出

12 通道（9 通道固定輸出，3 通道可編程輸出），16 位分辨率（1/65536） ，輸出電壓范圍：±5V

狀態指示

通訊數據雙向指示，衛星個數閃爍指示，運行狀態指示 ，陀螺儀工作狀態雙色指示，通訊接口：USB2.0（RS422）。

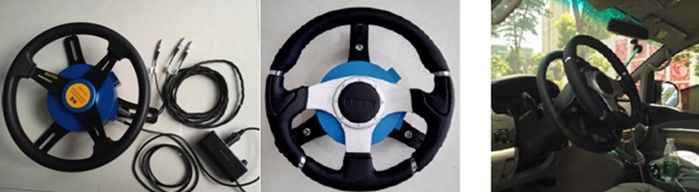

（2）高精度測力方向盤（原方向盤不用取下）

角度測量：±2000° 分辨率：0.05° 精度：±0.05°；

扭矩測量：±250Nm 分辨率：0.01Nm 精度：±0.2%FS；

角速度測量：±1000°/s 分辨率：0.05°/s 精度：±0.05°/s；

方向盤直徑：約450mm

編碼器測量轉角，可任意位置清零，無轉動圈數限制；

模擬量輸出功能（3 通道，±5V）；

串行通訊輸出功能。

（3）筆記本電腦

DELL品牌，正版操作系統，顯示15英寸，I5,256G SSD，內存8GB。

5、采集分析軟件功能列表

注：全部軟件操作支持語音提示功能和試驗數據自動管理功能，支持車載一鍵操作！

1）穩態回轉試驗

① 穩態回轉試驗數據采集軟件

② 穩態回轉試驗數據處理軟件

2）轉向輕便性試驗

① 轉向輕便性試驗數據采集軟件

② 轉向輕便性試驗數據處理軟件

3）轉向回正試驗

① 轉向回正試驗數據采集軟件

② 轉向回正試驗數據處理軟件

4）轉向盤角階躍輸入試驗

① 轉向盤角階躍輸入試驗數據采集軟件

② 轉向盤角階躍輸入試驗數據處理軟件

5）轉向盤角脈沖輸入試驗

① 轉向盤角脈沖輸入試驗數據采集軟件

② 轉向盤角脈沖輸入試驗數據處理軟件

6）蛇行試驗

① 蛇行試驗數據采集軟件

② 蛇行試驗數據處理軟件

7）轉向盤中心區試驗

①轉向盤中心區試驗數據采集軟件

②轉向盤中心區試驗數據處理軟件

6、采集分析軟件部分界面展示

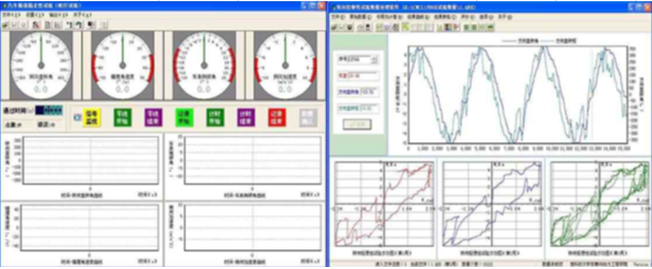

              蛇形試驗界面                  轉向輕便性試驗數據處理界面

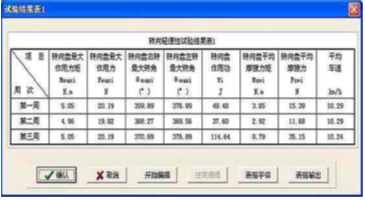

轉向輕便性試驗結果表格

7、測試系統滿足的國家標準

1）穩態回轉試驗 GB/T6323-2014

2）轉向輕便性試驗 GB/T6323-2014

3）轉向回正試驗 GB/T6323-2014

4）轉向盤角階躍輸入試驗 GB/T6323-2014

5）轉向盤角脈沖輸入試驗 GB/T6323-2014

6）蛇行試驗 GB/T6323-2014

7）轉向盤中心區操縱穩定性試驗 GB/T6323-2014

8）側翻穩定性測試 交通部新標準

8、質量保證措施

（1）集成電路芯片全部采用原裝進口，電路板進行三防處理；

（2）采用原裝進口鍍金連接件（航空插座）；

（3）出廠前進行高低溫試驗、電磁干擾試驗、振動試驗，通電老化試驗；

（4）系統連接上車道路試驗。

9、儀器特點

（1）包含數據采集軟件和數據分析軟件，滿足國標試驗要求；

（2）軟件設計充分考慮車載振動工況，中文界面，數字和曲線顯示醒目，試驗過程一鍵操作（空

格鍵），可以不用鼠標。

（3）方向盤轉角測量采用光電編碼器，無機械原點限制，無磨損，數字信號，精度高。

（4）陀螺儀帶有12通道的高精度模擬信號輸出，便于掛接其他儀器設備。

10、技術培訓與服務承諾

（1）產品安裝調試結束后，對操作人員進行全面的免費技術培訓。

（2）協助完成1-2 個試驗操作。

（3）在保修期內，如遇設備故障，要求2小時內做出響應，4小時內給出解決方案，24小時內

派專業技術人員到現場進行處理，3個工作日排除故障并提供一切備品配件，對非人為造成的各

類零件損壞，及時免費更換。

（4）保修期滿后，對系統進行終身維護，對設備故障進行技術解答，必要時到現場予以處理。

需更換備品備件時，以最優惠的價格和最快的速度提供給甲方。

（5）如果開發出新版本的軟件，免費為客戶升級到最新版本。

（6）質量保證期：設備安裝調試并最終驗收合格之后12個月。
