超聲C掃描成像探傷系統BSN800是基于PDA的手持式超聲A/B/C/TOFD掃描檢測系統。它集現代數字超聲技術、超聲圖像處理技術及PDA技術于一身。具有如下主要功能：
帶有測厚功能及大容量波形記錄的數字超聲波探傷儀
適用于腐蝕測厚及材料內部探傷的C-掃描功能
用于焊縫檢測的TOFD功能
該系統配置靈活，允許客戶一步配置到位，也可根據實際情況分步配置，先基本配置，再升級配件及功能。不但節省資金，更可靈活配置
適用于腐蝕測厚及材料內部探傷的C-掃描功能
用于焊縫檢測的TOFD功能
該系統配置靈活，允許客戶一步配置到位，也可根據實際情況分步配置，先基本配置，再升級配件及功能。不但節省資金，更可靈活配置
與同類產品比較的主要特點如下：
手掌式/口袋型：全部重量不到1公斤；
方便使用：**工況下，可實現單人操作；
觸屏操作：**操作包括設置、參數調節、顯示、記錄等功能都可由屏幕操作完成，非常方便。
本身**的信號/圖像處理功能，**性數據/圖像記錄存儲。
全中文操作界面，WINDOWS CE操作系統
標準USB接口，方便與電腦通訊
超聲c掃描探傷系統POCKET UT技術參數：
方便使用：**工況下，可實現單人操作；
觸屏操作：**操作包括設置、參數調節、顯示、記錄等功能都可由屏幕操作完成，非常方便。
本身**的信號/圖像處理功能，**性數據/圖像記錄存儲。
全中文操作界面，WINDOWS CE操作系統
標準USB接口，方便與電腦通訊
超聲c掃描探傷系統POCKET UT技術參數：
功能： 超聲探傷、測厚、A/B/C-掃描
超聲脈沖電壓： 50 - 300 V
脈沖類型： 方波 (可調半波)
脈沖寬度： 50 - 1000 ns
脈沖重復率： 50 Hz - 1KHz
超聲帶寬： 250 KHz - 25 MHz
增益范圍（可調）： 100 dB
A/D 精度： 10 bits
A/D采樣率： 100 M-Samples/Second
超聲模式： 脈沖反射式或穿透式
距離幅度修正：（DAC） 60 dB ，0.1 dB步長，持續達100 s。
門設置: 2 個獨立門�？煞謩e設置各自延遲時間、門寬度，瞬態出發門檻及檢測門檻。
觸發模式： 軟件控制的外部輸入觸發或信號門檻觸發
可選濾波： 4個高通和4個低通
時基: 可選。
屏幕顯示控制： 屏幕凍結、波形回放、縮放、平移及內存指示。
報告生成： 可以直接使用生成報告或通過在PC機使用UltraWin軟件進行處理
接口： 有USB接口形式。
顯示屏： 標準的3.5" TFT PPC彩色顯示屏、超薄設計；240x320像素
供電： 7.5V可充電電池供電，或通過外部 AC/DC 電源適配器進行供電包括90/240 V交流
電池供電時間： 4 小時 (典型操作), 可充電、可更換電池
使用溫度（攝氏度）：5 - 40
相對濕度： 小于 95%
外形尺寸： 238x 125 x 55 mm
重量： 0.9 Kg
超聲脈沖電壓： 50 - 300 V
脈沖類型： 方波 (可調半波)
脈沖寬度： 50 - 1000 ns
脈沖重復率： 50 Hz - 1KHz
超聲帶寬： 250 KHz - 25 MHz
增益范圍（可調）： 100 dB
A/D 精度： 10 bits
A/D采樣率： 100 M-Samples/Second
超聲模式： 脈沖反射式或穿透式
距離幅度修正：（DAC） 60 dB ，0.1 dB步長，持續達100 s。
門設置: 2 個獨立門�？煞謩e設置各自延遲時間、門寬度，瞬態出發門檻及檢測門檻。
觸發模式： 軟件控制的外部輸入觸發或信號門檻觸發
可選濾波： 4個高通和4個低通
時基: 可選。
屏幕顯示控制： 屏幕凍結、波形回放、縮放、平移及內存指示。
報告生成： 可以直接使用生成報告或通過在PC機使用UltraWin軟件進行處理
接口： 有USB接口形式。
顯示屏： 標準的3.5" TFT PPC彩色顯示屏、超薄設計；240x320像素
供電： 7.5V可充電電池供電，或通過外部 AC/DC 電源適配器進行供電包括90/240 V交流
電池供電時間： 4 小時 (典型操作), 可充電、可更換電池
使用溫度（攝氏度）：5 - 40
相對濕度： 小于 95%
外形尺寸： 238x 125 x 55 mm
重量： 0.9 Kg
傳統腐蝕檢測的技術現狀：
國內應用**廣泛的腐蝕的檢測還停留在傳統的超聲波測厚方法上-----即在一個大區域內選幾點進行測厚，通過有 限幾點的厚度變化來類推整體腐蝕狀況。因此，常規的超聲檢測方法有很大的局限性。
1、不能形成有效的圖形顯示/記錄。
2、不能實現某一區域的100%檢測。
3、不能對整體腐蝕狀況進行把握。檢測人員如果想了解厚度減薄量和減薄速率，則很難通過**方法來實現。
2、不能實現某一區域的100%檢測。
3、不能對整體腐蝕狀況進行把握。檢測人員如果想了解厚度減薄量和減薄速率，則很難通過**方法來實現。
超聲c掃描探傷系統POCKET UT帶來的檢測技術進步
1、第一次使得在現場難以攀爬的橋梁結構中進行C掃描圖像及TOFD焊縫檢測成為可能。
2、將傳統的點到點超聲檢測推廣到面積檢測。
3、將傳統的手動點到點獲取數據推廣到自動、快速、**地獲得檢測數據。
4、將傳統的A掃描檢測推廣到A/B/C掃描并存的圖像檢測。
5、**了傳統的必須使用耦合劑的要求，實現了免耦合劑檢測。
6、**破了傳統的現場儀器難以與計算機通訊交流的缺陷，實現了利用USB接口及閃存卡與計算機通訊及數據共享。
7、**了傳統的文字檢測報告的局限，實現了可將檢測圖像方便地嵌入Windows文件提供圖文并茂的檢測報告。
2、將傳統的點到點超聲檢測推廣到面積檢測。
3、將傳統的手動點到點獲取數據推廣到自動、快速、**地獲得檢測數據。
4、將傳統的A掃描檢測推廣到A/B/C掃描并存的圖像檢測。
5、**了傳統的必須使用耦合劑的要求，實現了免耦合劑檢測。
6、**破了傳統的現場儀器難以與計算機通訊交流的缺陷，實現了利用USB接口及閃存卡與計算機通訊及數據共享。
7、**了傳統的文字檢測報告的局限，實現了可將檢測圖像方便地嵌入Windows文件提供圖文并茂的檢測報告。
8、可方便地實現對特定檢測部位進行年檢、復檢的**性檢測記錄及數據庫。

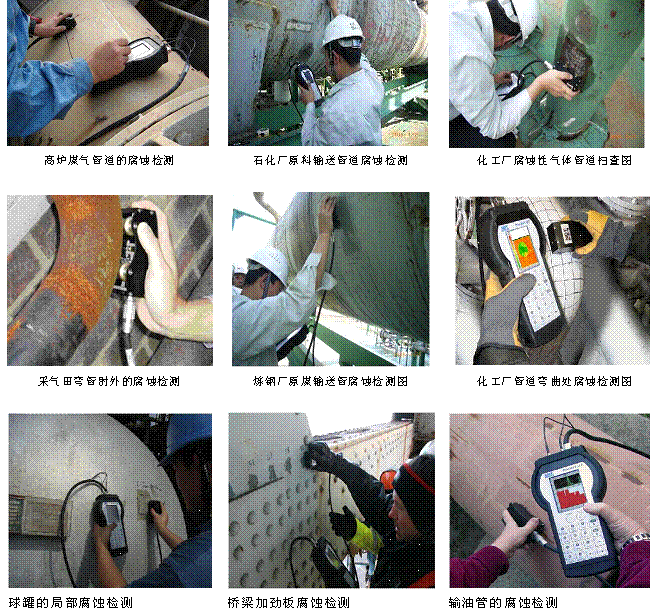

超聲c掃描探傷系統POCKET UT現場應用案例
