一、引言：

粘度是衡量液體特性的一個重要參數，粘度的測量與石油，化工，高分子聚合，樹酯，油漆涂料，制藥，食品，電力，冶金等領域的關系非常密切，所以在工業生產過程中，制程粘度的控制優劣，經常是決定產品質量非常重要的因素之一。目前主流檢測粘度很多都采用取樣分析的方式檢測，這種方式存在嚴重的滯后。

實現在線粘度計檢測要求，遵照國家和行業有關法規和標準，結合高精度結構設計、選用高性能的原材料，憑借著多年的專業生產制造經驗，本著對用戶負責的態度，為用戶提供一套操作性強、安全可靠、粘度測量準確的在線粘度產品，從而充分滿足用戶的技術要求。

二、產品描述

主要配置有測量傳感器、顯示器、遠程控制軟件、電路板等部份。

三、主要用途：

  容器側部安裝在線粘度計，實現一定范圍的在線粘度測量。

四、在線粘度計技術指標：

1.   產品型號：HYND-80

2.   粘度測量范圍：0-1000mpa.s

3.   精度：±1%

4.   分辨率1mpa.s

5.   溫度測量范圍：0-100℃

6.   精度：0.5%

7.   壓力范圍：1.0MPa

8.   環境溫度范圍： -40 °C ~ +85 °C

9.   接液材質：316L

10. 其他材質：304

11. 探頭材質：精密合金鋼

12. 介質溫度：＜100 °C

13. 法蘭連接：PN1.0Mpa，DN50mm

14. 輸出信號：雙輸出

a)   粘度4-20mADC

b)   溫度4-20mADC

c)   USB-485接口

15. 供電電源：線性電源24vdc

16. 安裝：見圖

17. 插入深度：250mm

18. 防護等級：IP68

19. 防爆等級：

20. USB轉485連接器

21. 調試軟件

22. 標定：出廠標準樣品液5點折線標定

現場取樣最多24點修正，

五、現場安裝圖：

現場安裝方案：

防止安裝積料，影響測量精度，采用分體式安裝結構，用戶提供反應釜安裝法蘭，DN50mm，PN1.0Mpa,法蘭面到反應釜內側釜壁有用戶確定，

我們用戶提供尺寸，設計一個帶護罩的法蘭安裝連接件，一端和用戶法蘭連接，另一端通過螺紋和在線粘度計連接，連接件和在線粘度計是緊密連接，有效的防止積料影響，同時帶防護罩，防止探頭損傷。在線粘度計和現場顯示器之間用防爆繞性管連接，防爆繞性管長度可選，我們一般選用2.5米，參看下圖，

用戶可根據現場工況修改，及時反饋給我們，做正規產品設計。

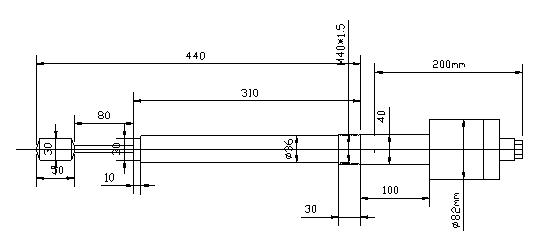

1、     在線粘度計尺寸圖

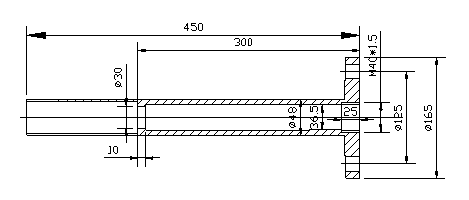

2、    和罐體連接圖

3、     反應罐頂部安裝

4、     罐頂邊沿焊接300mm*300*10mm鋼板，開PN1.0，DN50mm法蘭孔，固定粘度計連接件

    5.粘度顯示:精確顯示范圍0-1000cp

     顯示范圍0-5000cp

六、信號傳輸

現場提供的防爆顯示器，在現場可直接顯示粘度參數，溫度參數，另外輸出溫度、粘度的標準4-20mA信號，通過電纜傳輸到控制室，接到用戶的控制系統（plc或dcs）傳輸距離1000mm，若用戶沒有控制系統，需要在控制室顯示，在線粘度計本身配一套顯示軟件，裝到一般計算機上，采用usb-485連接器通訊，在控制室顯示溫度、粘度。傳輸距離1000m.

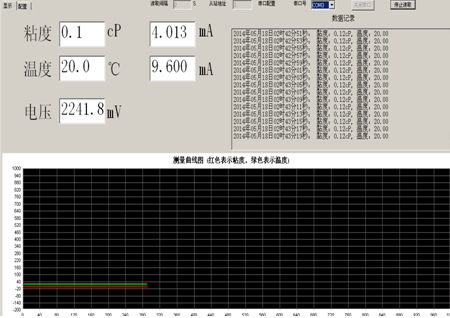

遠程控制軟件
