1、設備執行標準：
《汽車用轉速傳感器》 QC/T 824-2009、客戶自己汽車企業標準
2、技術指標：
該設備用于對各種車輛用傳感器做性能分析試驗。
2.1實驗電壓調整范圍：0～36V，電流0.05～5A，電壓、電流均手動可調；
2.2每工位負載有“數顯表”顯示電壓值；
2.3試驗用電壓表精度+0.5%FS，分辨率 0.1V；
2.4電流表顯示精度 0～30A 為 +0.1A；
2.5檢測試驗零部件明細：
序號 | 零件名稱 | 圖號 | 數量 | 備注 |
1 | 速度傳感器 | 1 | ||
2 | 速度傳感器 | 1 | ||
3 | 氣壓過低報警傳感器 | 1 | ||
4 | 速度傳感器12V | 1 | ||
5 | 水溫傳感器 | 1 | ||
6 | 氣壓傳感器 | 1 | ||
7 | 轉速傳感器 | 1 |
2.6試驗臺設計參數指標
序號 | 傳感器名稱 | 量程 | 精度 | 備注 |
1 | 水溫 | 0～130℃ | 0.5% | 分辨率0.1℃ |
2 | 液位 | 0～800mm | 0.5% | 分辨率1mm |
3 | 油壓 | 0～3.5MPa | 0.5% | 分辨率0.1MPa |
4 | 轉速 | 100～5000RMP | 0.5% | 分辨率1RMP |
5 | 電壓 | 0～36V | 0.5% | 0.1V |
6 | 氣壓 | 0～1.8Mpa | 0.5% |

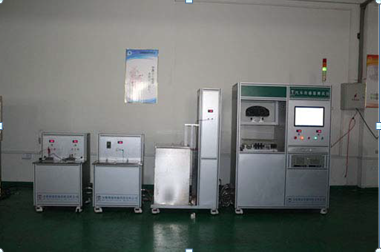

3主要硬件構成
3.1機械工作操作臺
機械臺架，采用鋁合金工作臺，裝有萬向腳輪和調節固定腳，方便整個臺體的移動和固定。
夾具部分：試驗臺提供傳感器的固定安裝夾具；
加熱系統：有高溫加熱油箱，常溫低溫油箱兩套系統；
垂直運動系統：液位傳感器安裝固定在容器內，在容器內液位上下往返升降；
液壓油缸：通過電機+絲桿推動活塞運動，相當于柱塞泵產生高壓源；
變頻圓周運動系統：做車速傳感器的脈沖信號源；
高壓伺服系統：提供高壓氣源，做壓力傳感器的試驗源；
提供 0-36V 程控電源，提供電壓信號。
3.2工業計算機
工控機配置：工業控制機 P4 2.6G/2G/500G，品牌要求：主流品牌，顯示器要求19寸液晶顯示器（戴爾品牌）。
高品質數字控制板卡
程控柜接插件及接口
閉環控制部件、高速高精度檢測卡
3.3負載電源 電壓手動可調，電流手動可調
提供負載電壓 0～36V, 電流 0.05～5A, 1 路
每工位負載有“數顯表”顯示電壓值
試驗用電壓表精度+0.5%FS，分辨率 0.1V
電流表顯示精度 0～30A 為 +0.1A
4功能要求：
4.1轉速輸出系統
為被測樣品(車速傳感器、轉速傳感器)提供可調的驅動轉速。性能臺和附件臺選用1臺伺服電機，并可使3件被測樣品能同時等速運轉，驅動轉速變化速率和周期可由計算機設定控制。
4.2溫度傳感器系統
為精確模擬水溫表的信號源，設備配套加熱油箱，油箱內的油溫準確控制,油溫均勻,溫度可控制。油鍋的溫度控制：0～130℃。
4.3高壓伺服氣動單元，氣壓表信號來源
主要由增壓裝置、氣罐、氣壓傳感器及高精密電磁閥組成，形成高速、高壓、高精度的精密壓力調節系統，以滿足組合儀表中的氣壓表試驗時對氣源的需要。
4.4液位傳感信號
自制圓桶式油箱，深度＞800mm,可以方便加注或者泄油。
油位傳感器固定在夾具上。自制的圓桶下端與另一容器相通，通過容器的升降調節圓桶內液位的高低。升降容器的高度可調，便于控制液位傳感器里液體的高度。
4.5高壓液壓源
主要由油缸、電機、絲桿導軌+高精密傳感器組成，形成高壓、高精度的精密壓力調節系統，以滿足組合儀表中的液壓表試驗時對壓力源的需要。
5技術功能指標：
5.1計算機軟件自動試驗，人工手動試驗，可以分別操作控制。
5.2做傳感器性能試驗時，接入儀表，輸入同樣信號，進行儀表顯示對比。
5.3計算機輸出的信號環閉檢測，以防止儀表接受的信號失真；
5.4標準化的試驗報表格式，規范、準確。
6系統軟件
6.1產品型號管理模塊
既可添加一種傳感器的產品型號,也可刪除某個傳感器型號，產品型號可以歸類管理，類別也可任意增加、刪除和更名，產品型號可自由切換。
6.2運動步驟管理模塊
產品的試驗動作編輯，可自由組合，工作周期、停頓時間和每步動作屬性可以自由編輯，自動也可手動保存，以前的運動步驟能夠一鍵調出 。
6.3參數設置模塊
輸出信號模塊：試驗過程中，設備給儀表輸出的參數設置 。
檢測信號模塊,：設備自身檢測輸出給儀表的參數值，同時在電腦上顯示此值，并模擬儀表的輸出，在屏幕上顯示儀表的對應參數。
6.4系統功能模塊
分為系統管理模塊、打印模塊、可設定試驗報表格式、設定產品失效標準（觸點壓降）、失效次數、統計打印數據等功能模塊。
6.5檢測參數及輸出
傳感器是采集各種環境因素,經過傳感器輸出一個特定的信號值,計算機對信號值進行對比,繪制傳感器輸出的信號與實際采集的參數對比曲線。
7、《主要外購件明細表》
汽車傳感器測試臺 | |||||
類別 | 序號 | 外購件名稱 | 品牌 | 單位 | 數量 |
控制部分 | 1 | 鋁型材各種規格 | 上海歐派 | 套 | 1 |
2 | 工業控制機 P4 2.6 /2G/500G/DVD | 臺灣 | 臺 | 1 | |
3 | 19寸液晶顯示器 | 戴爾 | 臺 | 1 | |
4 | 控制板卡及接口附件 | 北京中泰 | 塊 | 1 | |
5 | 運動控制卡 | 上海樂(lè )創(chuàng ) | 塊 | 2 | |
6 | 計算機繼電器控制卡 | 北京中泰 | 塊 | 1 | |
7 | 采集過濾卡 | 北京中泰 | 塊 | 2 | |
8 | 高速高精度檢測卡 | 北京中泰 | 塊 | 1 | |
電氣部分 | 1 | 負載電源 | 復旦環亞 | 套 | 2 |
2 | 電壓表、電流表 | 東崎 | 塊 | 4 | |
3 | 繼電器 | 歐姆龍 | 套 | 15 | |
4 | 電機及驅動器 | 日本安川 | 套 | 3 | |
7 | 油缸 | 浙江正控 | 只 | 1 | |
8 | 壓力傳感器 | 正開 | 套 | 2 | |
9 | 光電傳感器 | 歐姆龍 | 套 | 10 | |
10 | 氣壓表 | 亞德克 | 套 | 2 | |
11 | 溫度傳感器 | PT100 | 套 | 4 | |
8、《備品備件及工具》
序號 | 名稱 | 生產廠商 | 單位 | 數量 |
1 | 內六角扳手 | 長城 | 套 | 1 |
2 | 工具箱 | 只 | 1 | |
3 | 各種不銹鋼螺絲 | 個 | ＞20 | |
4 | 各種繼電器 | 歐姆龍 | 只 | 5 |
5 | 光電傳感器 | 歐姆龍 | 只 | 4 |
6 | 特制夾具 | 自制 | 套 | ＞3 |
9、隨機清單及技術資料：
9.1設備隨機提供《使用說明書》（包括使用操作規范、維護保養說明、電器、液壓、控制系統原理圖、電器布置圖、電路接線圖、設備平面布置圖、易損件圖紙、試樣夾具設計圖紙、標定說明等）
9.2主要零部件隨機資料；
9.3軟件使用手冊一套；
9.4軟件備份光盤及系統參數備份光盤一套；
9.5 備品、備件、易損件清單1套；
9.6產品裝箱單一份；產品《合格證》（附檢定報告）一份
