一.產品簡介

端淬試驗是判定某種金屬及合金材料的淬硬能力的標準方法。該設備滿足標準GB/T225和ASTM A 255 、DIN 50191、ISO 642 “鋼淬透性的末端淬火試驗方法�！�

二.試驗原理

端淬試驗的原理是：按照HRC（或HV30）硬度標尺，從端淬試樣的淬火端開始，沿著軸線方向，以一定的間隔，測試多點的硬度值。在縱坐標為硬度值，橫坐標為距離的坐標系中標出各個測量結果的位置，連接各點，畫出一條連續的曲線。

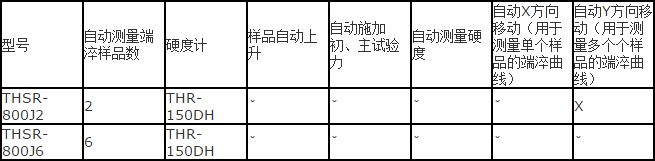

三.型號

四.設備特點

一次最多可測自動測量6個端淬試樣的淬透性曲線（THSR-800J2: 2個端淬試樣的淬透性曲線）；

測量方式分為：一般淬透性鋼，低淬透性鋼；

自動化程度高，試驗過程***自動：

樣品***動上升

自動施加初、主試驗力

***測量硬度值

***移動樣品進行多樣品多點測量

位置控制準確，測量位置移動重復精度：0.01毫米；運行精度：0.01毫米；

硬度計為數顯洛氏硬度計，精度高 ，可與自動系統分開并獨立使用；

單件測量、批量測量、ASTM/國標硬度換算表；

自動超差報警；顯示不合格工件編號；

樣品***可測量厚度自動顯示；

硬度檢測數據庫查詢；

自動產生用戶定制的檢驗報告，并繪制樣品的淬透性曲線。

五.設備組成及技術參數

5.1 硬度計：型號 THR-150DH

5.1.1樣品自動上升，自動加預載載和主載荷，硬度值數字顯示（布氏，維氏，洛氏）

5.1.2大屏幕液晶數顯

5.1.3讀數分辨率：0.1HRC

5.1.4示值誤差：≤±1 HRC

5.1.5示值重復性：≤0.8HRC

5.1.6標尺：HRA、HRB、HRC、HRD、HRE、HRF、HRG、HRH、HRK

5.1.7標尺轉換：HV, HB, HR,HK

5.1.8預 載 荷：10 kg (98 N)

5.1.9硬度測試范圍：HRA:20-88 HRB:20-100 HRC:20-70 HRD:40-77 HRF:60-100 HRG:30-94 HRH:80-100 HRK:40-10

5.1.9 保荷時間： 2-60S

5.1.10數據統計: 總測試次數,最高值,最低值,范圍,平均值, 標準差.

5.1.10數據輸出：內置打印機 RS-232接口

5.1.12壓頭-外壁距離:160mm

5.1.13電源: AC220V

5.1.14外形尺寸: 520*240*720

5.1.15主機重量: 約65Kg

5.2、 端淬試驗裝置

5.2.1用于端淬試驗的X、Y 方向自動載物臺（THSR-800J2: 只有X 方向自動載物臺），自動移動樣品到下一步測量位置，移動快捷，移動距離精度高，自動控制試樣移動距離（最大進程：100mm，位移精度：0.01mm）。測量點數及測量位置可設定; 按照相應的標準要求或人工輸入的參數。

5.2.2 試樣夾緊裝置，彈簧夾持，裝卸方便。每次可放置1-6 個端淬樣品；

5.2.3 X,Y測試臺：自動X(jué)Y 平臺 180mm*160 mm， 運行精度 0.001 mm 具體規格如下:

寬度:320 +/- 0.1 mm

深度: 320 +/- 0.1 mm

高度: 100 +/- 0.1 mm

重量: 8.7 +/- 0.4 kg

各軸的運行距離:

X 軸: 100 mm,

Y軸: 100 mm

最大承載: 150 Kgf

5.2.4 X-Y步進馬達驅動裝置。

5.2.5端淬試驗軟件

1）自動控制試驗過程，分析及顯示端淬試驗結果；

2）自動產生用戶定制的檢驗報告，并繪制樣品的淬透性曲線；

3）可編制試驗方法并存儲，下次試驗時可直接調出試驗方法以及試驗數據，無需重新編制試驗方法和標定；

4）輸出打印。

六.供貨范圍

數顯洛氏硬度計；

Ｘ\Ｙ精密馬達移動臺（THSR-800J2: 只有X 方向自動載物臺）；

Ｘ\Ｙ精密移動控制器；

品牌計算機；

硬度計控制軟件
