一、產品概述

主要用于檢測金屬管、棒、線、絲、型材的缺陷，如表面裂紋、暗縫、夾渣和開口裂紋等缺陷均具有較高的檢測靈敏度。

儀器原理是以某一頻率的交流電流通過檢測線圈，當被檢試件接近線圈時，試件的幾何尺寸、導電率和導磁率以及試件的冶金與機械缺陷將引起檢測線圈的阻抗變化。檢測儀器將檢測線圈阻抗的變化產生的電信號經過放大和轉換后驅動報警或顯示裝置，最終檢測出有缺陷的試樣。

采用Windows中文操作界面，模塊化方式操作，提供X-t,Y-t,V-t三種時基掃描實時顯示模式供客戶選擇。

自動記錄顯示缺陷位置。

渦流檢測信號具有回放，分析，存盤，打印功能。

自動生成檢測報告內容（包括缺陷數及缺陷位置，規格，班次，日期，檢驗員，檢測參數等）

應用電腦全數字化設計技術，改變產品生產規格時，無需重新調整儀器，實現傻瓜型操作。

二、產品簡介

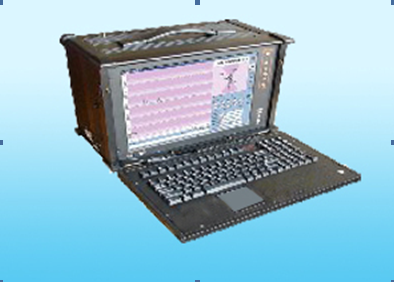

MEC-100P便攜式渦流探傷儀常用于軍工\航空\鐵路\工礦企業野外或現場使用,是具有多功能、實用性強、高性能/價格比特點的儀器，集多年制造渦流檢測儀之經驗，滿足各類用戶的需要�？蓮V泛應用于各類有色金屬、黑色金屬管、棒、線、絲、型材的在線、離線探傷。對金屬管、棒、線、絲、型材的缺陷，如表面裂紋、暗縫、夾渣和開口裂紋等缺陷均具有較高的檢測靈敏度。

 采用Windows中文操作界面，模塊化方式操作，提供多種顯示模式供選擇，且應用全數字化設計技術，改變產品生產規格時無需重新調整儀器，實現傻瓜型操作。

三、應用說明

1、軸承外圈、軸承內圈、齒輪坯、環型金屬零件、汽車零部件

2、銅管、鋼管、不銹鋼管、焊接管、鋁塑管、鋼絲、雙層管、銅包鋁、銅包鋼、鋁絲金屬棒材等生產線在線及離線上的無損探傷
3、石油套管、抽油桿、空心軸等無損探傷
4、冷凝器管、空調器管、汽車油管等檢測
5、適合于各種金屬管棒線材的無損探傷

四、技術參數

1.檢測速度：0.1米/分～500米/分

2.頻率范圍：100Hz～1MHz
3.增益0～60dB，調節量1dB/檔
4.帶通濾波或速度匹配
5.電腦全數字式參數調整
6.實時阻抗平面顯示
7.提供X-t,Y-t,V-t三種時基掃描實時顯示模式供選擇
8.自動記錄顯示缺陷位置
9.動態定長打標功能（高速探傷不需要）
10.頭尾信號切除功能
11.高精度實時、延時報警輸出
12.多幅相位/幅度報警技術；
13.自動日期，時間顯示
14.渦流檢測信號回放，分析，存盤，打印功能
15.Windows操作界面，模塊式人機對話
16.電源：180V～240V 50Hz
17.環境溫度：－20℃～＋40℃
