Baces關節臂三坐標測量機(便攜式三維柔性測量臂)是意大利KREON公司的產品。在便攜式三坐標測量機的市場上,它以穩定性高,性?xún)r(jià)比高而著稱。
特點描述:
1. 便攜性:主機輕便易攜帶(僅9.5公斤左右),能夠滿足隨時隨地測量需要。
2. 功能齊全:可進行幾何元素、三維坐標、形位公差、曲線曲面測量和掃描、逆向工程、CAD數模與實際零件比對檢測、裝配,夾具檢測、檢具檢測、管子測量。
3. 測量***死角:內置平衡設計,6個自由度讓您實現***空間點位置和隱藏點的測量。
4. 測量范圍寬廣:2.6米測量范圍,并可以擴展到更大范圍的測量。
5. USB 數據接口:采用通用數據線纜與計算機間通過USB數據接口通訊,并且可以實現熱插拔。
6. 多自由度設計讓您實現任意空間點位置和隱藏點的測量,***測量死角。
7. 內置平衡機構,操作輕巧、靈活。
8. 內置溫度傳感器,具有溫度補償功能,保證在不同的溫度下都能實現高精度的穩定測量。
9. 快速箝位安裝機構,可提供多種安裝形式。
A.1 參數規格
l 型號M200
l 軸:6軸
l 測量范圍(直徑):2600mm
l 測量精度(2Σ):0.040mm
l 重復測量精度:0.060mm
l 重量(不含底座):9.5Kg

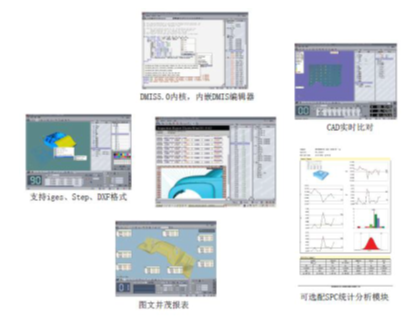

A.2 軟件系統
Rational DMIS 測量軟件包---手動CAD版
主要特點和功能
l Microsoft WINDOWS 7 環境。
l 機器幾何誤差補償。
l 在線幫助。
l 測頭管理功能,自動動校正各種測尖,包括硬測頭,觸發測頭等。
l 支持關節臂探針圖形顯現
l 支持 硬探頭 掃描:
掃描出點云
掃描成二維元素(直線、圓、圓弧、曲線、鍵槽)
掃描成面型元素(球、圓柱、面、曲面、圓錐)
l 支持多種掃描方式:
連續掃描
交叉面掃描(穿越設定的平面時,自動記錄穿越點)
l 零件找正功能:建立坐標系,設置坐標原點,執行平移和旋轉等坐標變換。
l 輸出設備管理功能:管理輸出設備的起停,選擇輸出內容和輸出格式。
l 基本幾何測量功能:如, 點、線、面、圓、圓柱、圓錐和球等幾何元素的測量。
l 自學習功能:通過測量一個實體零件,自動記錄并產生測量程序。
l 幾何關系計算功能:用于計算元素間的相交、投影、中點、距離、角度等幾何關系。
l 形位公差評估功能:用于評定國際標準所定義的形狀公差和位置公差。
l 利用CAD 圖片創(chuàng )建圖形輸出報告。

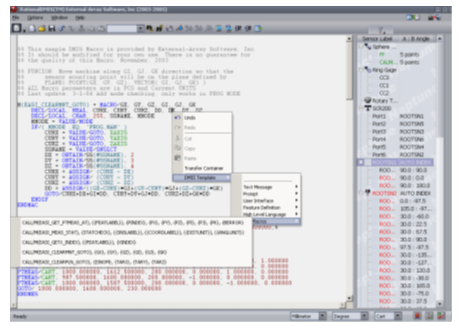

l 在編程助手的輔助下,利用DMIS 高級語言創(chuàng )建參數化的零件程序。
l 圖形顯示測量空間,測尖的實際方向和紅寶石的直徑。
l 被測幾何元素的圖形顯示。
l 所有被測元素均按實際測量的尺寸關系顯示于圖形區,可以輸出IGES 數據或打印。
l 當選擇幾何元素時,除了傳統的根據名稱選擇元素的方法外,也可以在圖形區直觀地點擊元素的圖形以選擇該元素。

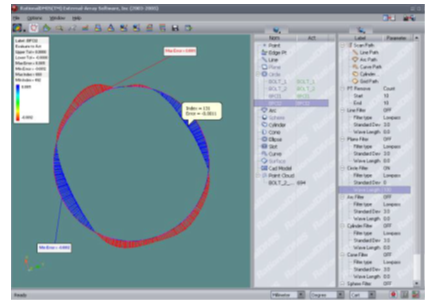

l 圖形顯示形狀誤差
l 當測量完一個元素后,可以查看該元素的數據點分布,以圖形方式打印出形狀誤差及全部的圖形和幾何信息。
l 坐標系圖形預覽。
l 在建立坐標系時,操作員可以圖形預覽要創(chuàng )建的坐標系并作必要的修改。
l 可以IGES 格式讀入CAD 數模,并以CAD 數模作為理論數據檢測實際工件。
l 與CAD 數模結合的自由曲面六點找正法,無須特別的定位基準即可以找正零件,結合BESTFIT 對坐標系的優化功能,完善自由曲面的找正。
l 實時曲線檢測。
l 以測量曲線曲面,輸出單個點,曲線和曲面的輪廓度誤差,測量誤差是測量點與CAD數模之間的法向誤差,并能夠實時顯示每個點的測量誤差。
l 輸出CAD 圖形報告,用戶只需選擇圖形的大小和視圖,以及輸出的內容,即可自動產生圖形報告,可輸出到多種設備,比如打印機,PDF文件等。
A.3 測頭系統:
l 三鍵硬測頭
l φ4球形測針
l 校正球一套
A.4 數據處理系統,最低電腦配置:英特爾I5處理器,4G內存,500G硬盤,15.6寸顯示器。WIN7操作系統。
A.5 電源線 USB接口的電源線,長度1.8米。
A.6 用戶手冊
1. 測量機使用手冊。
2. 測量軟件操作手冊。
A. 儀器箱
外形美觀的儀器外箱既能很好的保護測量機,也為外出攜帶提供了便利。
C. 服務
C.1 安裝和驗收
安裝由公司工程師進行并按照ISO100360-2標準驗收,起重設備和輔助設施有用戶協助解決。
C.2 培訓
在用戶方進行Rational DMIS應用培訓約3-5個工作日。
C.3 保修期
保修期:從安裝之日起12個月。
C.4技術支持和售后服務
承諾:保修期內外,對用戶提出的服務要求(以書面通知為準),做到8小時反應,48小時到位,十堰售后直線0719-8878386,13872834399
