關節臂三坐標測量機（加藍光掃描頭）（案例）
綜述：
ACE系列關節臂三坐標測量機是Kreon科瑞朗公司30年來制造歷史和追求創(chuàng )新的結晶，該公司30年來專注于研發、制造關節臂三坐標測量機及三維激光掃描系統。
特點描述：
1. 便攜性：主機采用高強度碳纖維材料，輕便易攜帶（僅8-14公斤左右），能夠滿足隨時隨地測量需要。
2. 軟件功能齊全：可進行幾何元素、三維坐標、形位公差、曲線曲面測量和掃描、逆向工程、CAD數模與實際零件比對檢測、裝配，夾具檢測、檢具檢測、管道測量。
3. 測量范圍寬：您可以選擇2.0 米至4.5 米測量范圍，并可以通過蛙跳方式擴展到更大的測量范圍。
4. USB數據接口或者無線WIFI連接：采用通用數據線纜與計算機間通過USB數據接口通訊，并且可以實現熱插拔；也可以使用無線WIFI連接，實現無線連接測量。
5. 多自由度設計讓您實現***空間點位置和隱藏點的測量，等臂長設計無測量死角。
6. 內置自平衡機構，操作輕巧、靈活。
7. 內置可循環充電電池，可在無外接電源環境下工作，一次充電可測量6-8小時。
8. 內置高靈敏溫度傳感器，具有實時溫度補償功能，保證在不同的溫度下都能實現高精度的穩定測量。
9. 快速箝位安裝機構，可提供多種安裝形式。
參數規格：
l 型號系列：Kreon ACE-7-25+Solano Blue藍光掃描測頭
l 軸 :7軸
l 測量范圍（直徑）：2500mm
l 單點重復性精度： 0.027mm
l 空間長度測量精度：0.038mm
l 藍光掃描測頭精度：0.025mm
l 重量（不含底座）： 約12Kg
藍光源線激光掃描測頭：
Solano Blue采用藍光發射源，它將快速的點云捕捉性能、極佳的分辨率和較高的精確性集成在一個緊湊、輕質和易用的系統之中。這些新功能可以讓用戶無縫地掃描不同表面的材料，無論具有***的對比度、反射率或部件復雜性，都不需使用特殊涂層或放置靶標；可精確掃描黑色和高反光材料。另配合KREON的專利技術，線激光掃描儀可與硬測頭組合使用，在不移出任何部件的情況下交替進行數字化處理；可直接配合RENISHAW（TP2，TP20，TP200等）觸發式測頭做非接觸式及接觸式復合測量。
裝備了Solano Blue的測量臂是用于檢測、點云至CAD比較、快速成型、逆向工程和三維模型的理想工具。
掃描速度（點/秒）：50000
精度:25
有效掃描寬度:100
掃描頻率（HZ）：100
最小點間距:140
外形尺寸：141*59*107
重量:380
軟件系統：

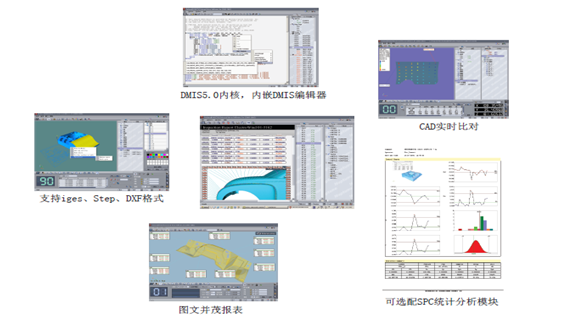

接觸式測量軟件包CAD版本：美國Rational /DMIS
主要特點及功能：
l Microsoft WINDOWS 7操作環境。
l 機器幾何誤差補償。
l 在線幫助功能
l 測頭管理功能，自動動校正各種測針，包括硬測頭，觸發測頭等。
l 支持關節臂探針圖形顯現
l 支持硬探頭掃描：
l 掃描出點云
l 掃描成二維元素(直線、圓、圓弧、曲線、鍵槽)
l 掃描成面型元素(球、圓柱、面、曲面、圓錐)
l 支持多種掃描方式：
l 連續掃描
l 交叉面掃描（穿越設定的平面時，自動記錄穿越點）
l 零件找正功能：建立坐標系，設置坐標原點，執行平移和旋轉等坐標變換。
l 輸出設備管理功能：管理輸出設備的起停，選擇輸出內容和輸出格式。
l 基本幾何測量功能：如, 點、線、面、圓、圓柱、圓錐和球等幾何元素的測量。
l 自學習功能：通過測量一個實體零件，自動記錄并產生測量程序。
l 幾何關系計算功能：用于計算元素間的相交、投影、中點、距離、角度等幾何關系。
l 形位公差評估功能：用于評定國際標準所定義的形狀公差和位置公差。
l 利用CAD 圖片創(chuàng )建圖形輸出報告。

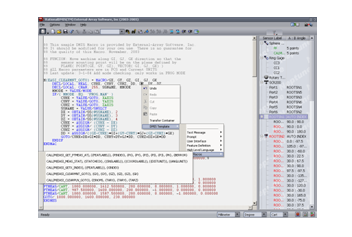

l 在編程助手的輔助下，利用DMIS 高級語言創(chuàng )建參數化的零件程序。
l 圖形顯示測量空間，測針的實際方向和紅寶石的直徑。
l 被測幾何元素的圖形顯示。
l 所有被測元素均按實際測量的尺寸關系顯示于圖形區，可以輸出IGES 數據或打印。
l 當選擇幾何元素時，除了傳統的根據名稱選擇元素的方法外，也可以在圖形區直觀地點擊元素的圖形以選擇該元素。

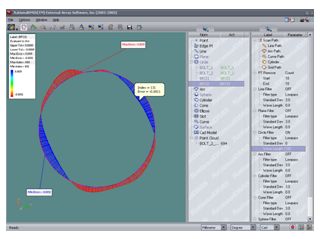

l 圖形顯示形狀誤差
l 當測量完一個元素后，可以查看該元素的數據點分布，以圖形方式打印出形狀誤差及全部的圖形和幾何信息。
l 坐標系圖形預覽。
l 在建立坐標系時，操作員可以圖形預覽要創(chuàng )建的坐標系并作必要的修改。
l 可以IGES 格式讀入CAD 數模，并以CAD 數模作為理論數據檢測實際工件。
l 與CAD 數模結合的自由曲面六點找正法，無須特別的定位基準即可以找正零件，結合BESTFIT 對坐標系的優化功能，完善自由曲面的找正。
l 實時曲線檢測。
l 可以測量曲線曲面，輸出單個點，曲線和曲面的輪廓度誤差，測量誤差是測量點與CAD 數模之間的法向誤差，并能夠實時顯示每個點的測量誤差。
l 輸出CAD 圖形報告，用戶只需選擇圖形的大小和視圖，以及輸出的內容，即可自動產生圖形報告，可輸出到多種設備，比如打印機，PDF 文件等。
測頭系統：
便攜手槍式測頭含Renishaw PAA1拓展模塊一組
Φ3、Φ4、Φ6球形紅寶石測針各一支；30mm不銹鋼加長桿一支
φ20校準球錐一套
φ25激光校準球一套
Solano Blue線激光掃描測頭一組（藍光光源發射器）
數據處理系統：
15.6吋移動工作站一臺（英特爾I7處理器，4G內存，2G獨顯， 500G以上硬盤）
固定座
進口組合式磁力底座一套
A.9 電源線：
USB接口的電源線，長度3米。
A.10 用戶手冊：
1. 測量機使用手冊
2. 測量軟件操作手冊
儀器箱：
外形美觀的儀器外箱既能很好的保護測量機，也為外出攜帶提供了便利。
環境條件要求：
工作環境溫度 : 10°C至45 °C
儲存溫度 :-30˚ -70˚ C
環境濕度 :0-95%（非冷凝）
供電系統 : 100 – 250V，50-60Hz
