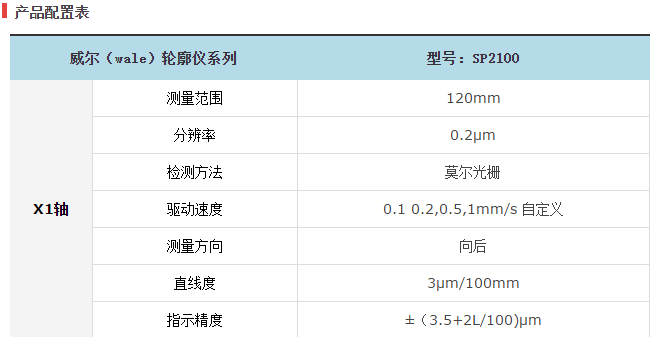

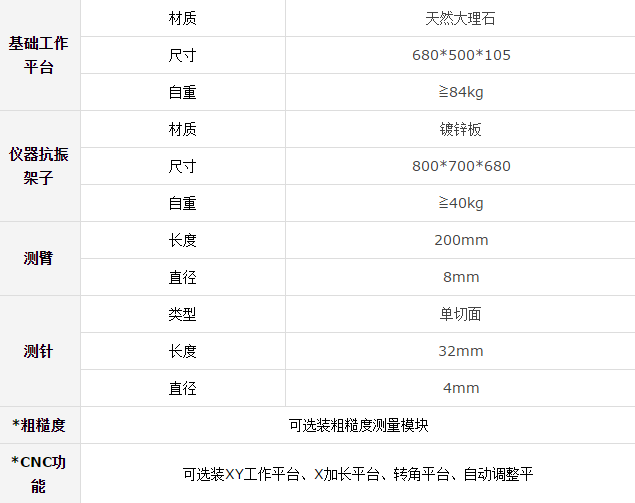

基本參數
X向量程:120mm
X軸分辨率:0.2μm
X軸指示精度:±(3.5+2L/100)μm

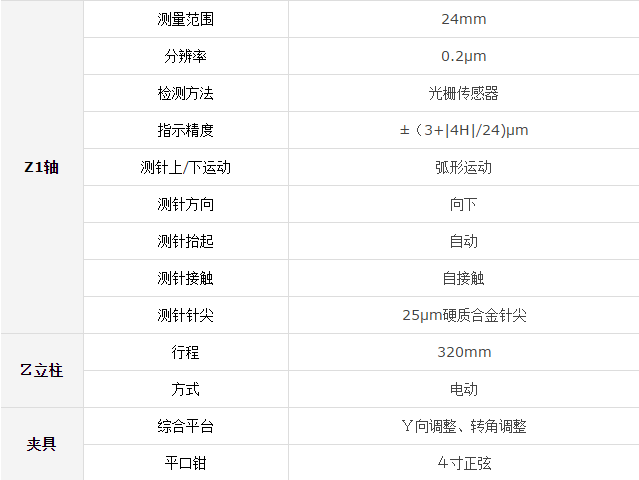

Z向量程:24mm
Z軸分辨率:0.2μm
Z指示精度:±(3+|4H|/24)μm

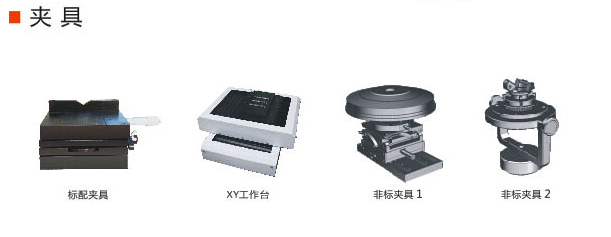

產品特點

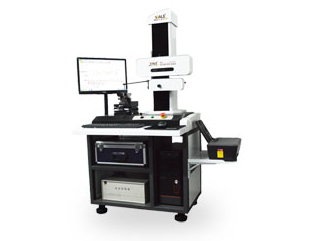

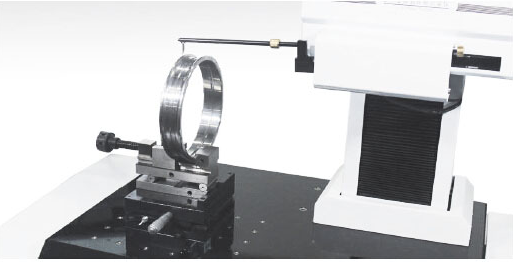

★ 中臺式輪廓測量?jì)x,精度高、量程大,軟件可非比例放大。
★ Z1軸采用高精度數字式線性傳感器,測量范圍大、精度高、穩定。
★ 采用高速并行數據采集單元,硬件觸發、硬件高速采樣,無延時。足夠密集的數據源及穩定的數據源
★ 為后期的數據處理、計算提供最有力的保障。
★ 大量程設計,杠桿比僅為1:2.2,最大限度保持了傳感器的原有精度。
★ Z軸傳感器整體結構無任何彈性元件,從而保證無論測針處于均任何位置測力是衡定的。
★ 軟件自主研發,標注、操作方式與CAD一致,軟件功能強大,有自動抬起、自動回退及捕捉功能。

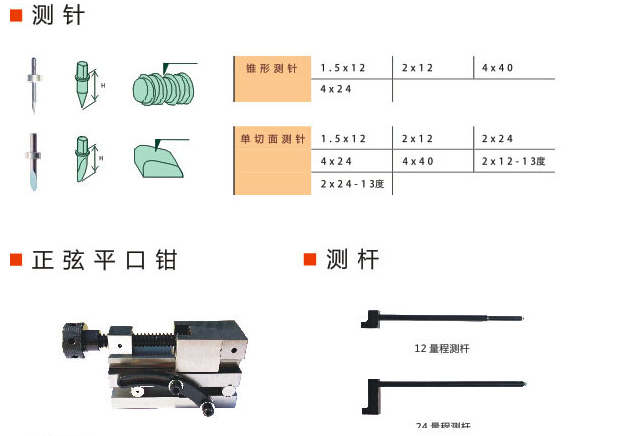

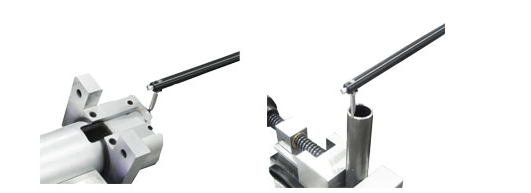

★ 對測針進行補償。
★ 擬合數據自動保存,便于多次標注
★ 出廠經激光干涉儀校正。
應用行業
機械加工、汽車、摩托車、精密五金、精密工具、刀具、模具、光學元件等行業,適用于科研院所、大專院校、計量機構和企業計量室、車間
產品簡介
輪廓儀測量原理為直角坐標測量法,即通過X軸、Z軸傳感器,測繪出被測零件的表面輪廓的坐標點,通過電器組件,將傳感器所測量的坐標點數據傳輸到上位PC機,軟件對所采集的原始坐標數據進行數學運算處理,標注所需的工程測量項目。
