一.用途:

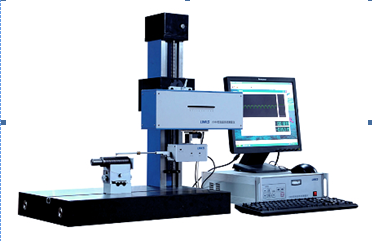

2303型表面形狀測量?jì)x采用觸針式測量原理和光柵技術,對工件的形狀進行測量,可測量工件的角度、圓弧半徑、相互位置等形位參數,為生產車間和計量部門提供了對零件形狀誤差進行***精度檢測的手段。
二.主要技術指標:
1、測量原理:垂直方向:觸針?lè ),電感傳感器?/span>
水平方向:直線光柵;
2、測量范圍:垂直20mm,水平100mm;
3、測量精度:垂直±0.2%,水平±0.004%;
4、垂直分辨力:0.06μm/4mm,0.3μm/20mm;
5、水平分辨力:1μm ;
6、測量參數:垂直距離、水平距離、兩直線夾角、圓弧半徑、
圓心-直線距離、圓心-圓心距離、直線度、圓度等形位公差參數;
7、圖形放大倍率:最大10000倍無級連續放大;
8、驅動速度:0.1,0.2,0.3,0.4,0.5,0.8,1.0mm/s;
9、返回速度:1.5mm/s;
10、基準導軌的直線性:1μm/100mm;
11、立柱結構:快慢速機動升降系統,自動對準零位;
12、立柱垂直測量高度:260mm;
13、工作底臺:460mm×720mm大理石平臺;
14、傳感器測桿長:230mm;
15、測針長度:22mm;
16、針尖角度:11°;
17、針尖半徑:25μm;
18、測力:0.02-0.06N;
19、傳感器滑行角度:上升角≤77°,下降角≤88°
三.儀器的組成:
1、基本配置:
●立柱
●驅動箱
●傳感器
●電箱
●微機、打印機
●調斜工作臺
●平口鉗
●V型工作臺
●高度校準器具
2、可選附件(價格另議)
●萬向工作臺
●小平口鉗
●微調工作臺
●可根據用戶要求設計專用測針
●輪廓儀專用底臺
●角度校準器具
●標準球校準器具
四.儀器的外形尺寸與重量:
●儀器凈重:260kg;
●儀器毛重:360kg;
●儀器外型尺寸:1610mm×500mm×740mm
●包裝外形尺寸:1590mm×1150mm×1065mm

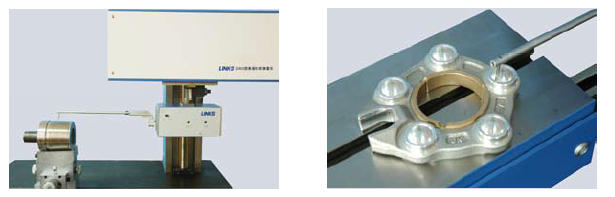

驅動箱采用高精度直線導軌和進口光柵傳感器,為 測量搖臂窩桿的球窩半徑、高度等參數。
***精度測量提供了水平基準。

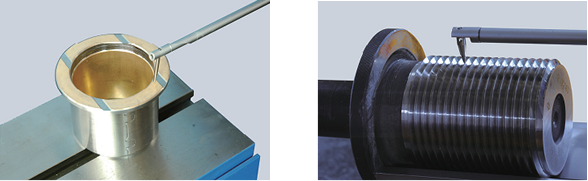

表面形狀測量?jì)x可測量高度0.001-20mm,寬度 可根據用戶要求,配置各種尺寸和形狀的測針,圖中小
0.001-99mm溝槽的高度、寬度、角度等參數。 測針是專為測量小直徑內孔設計的。
